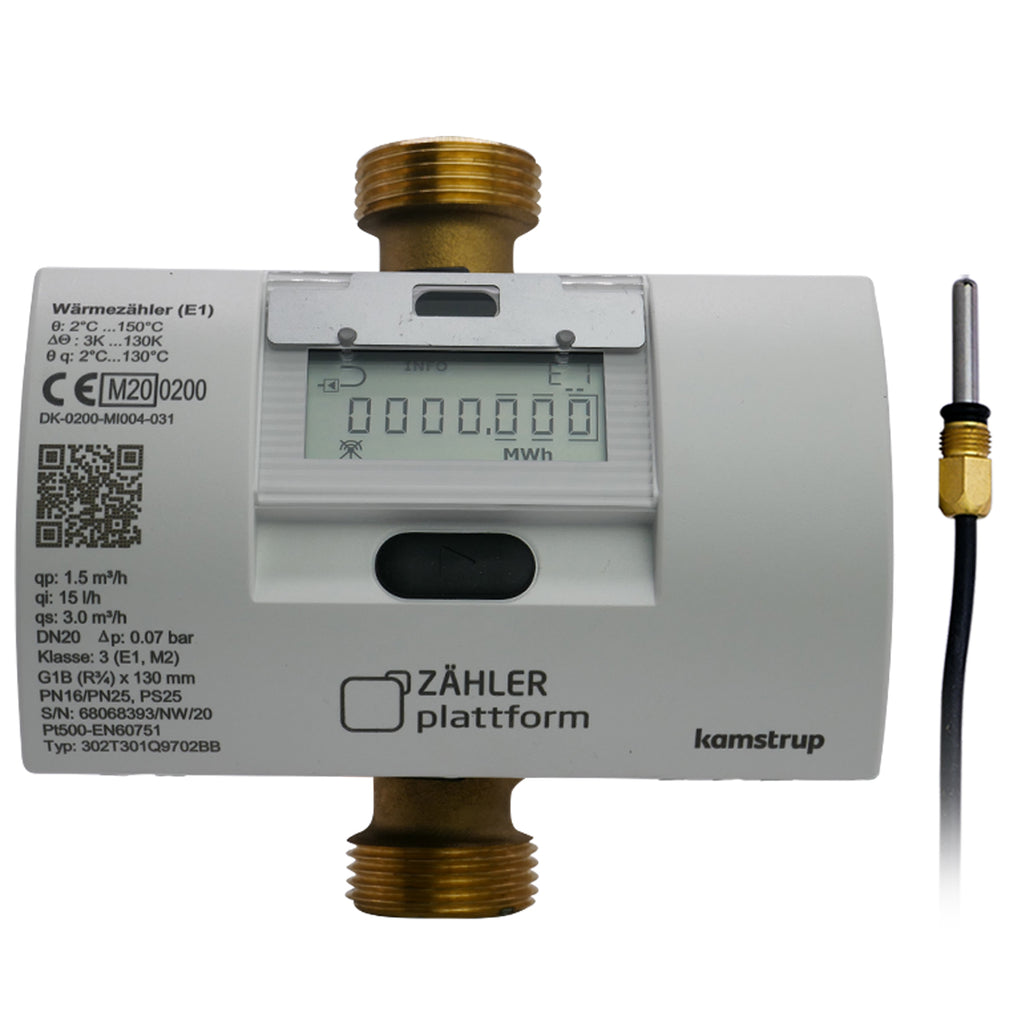

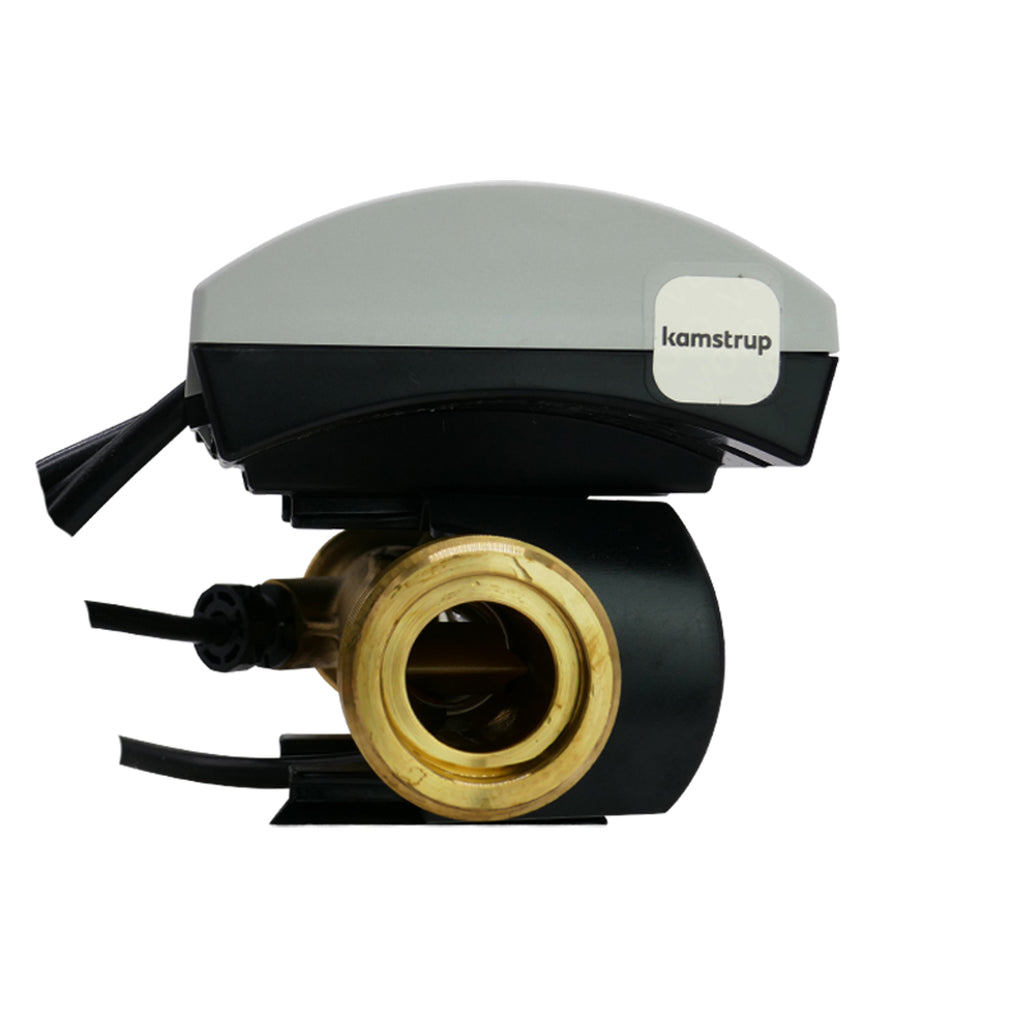

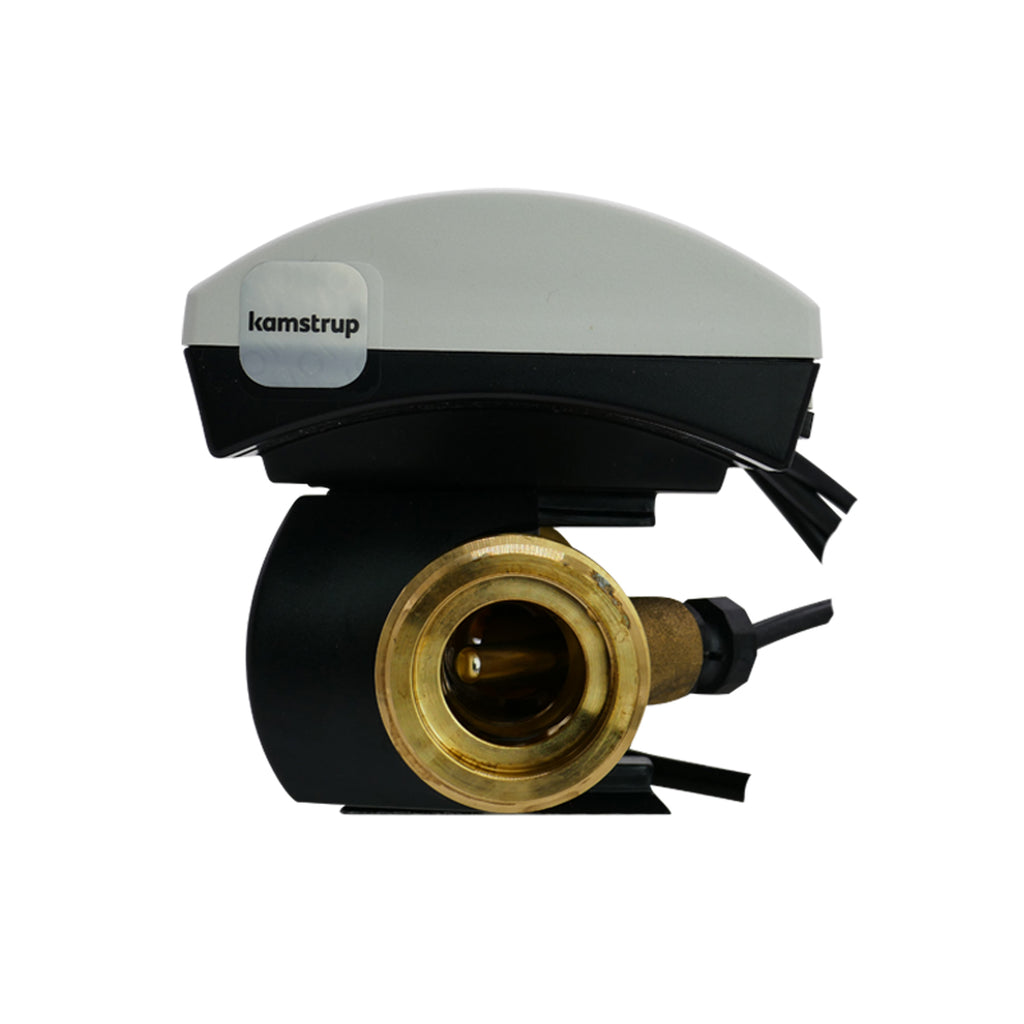

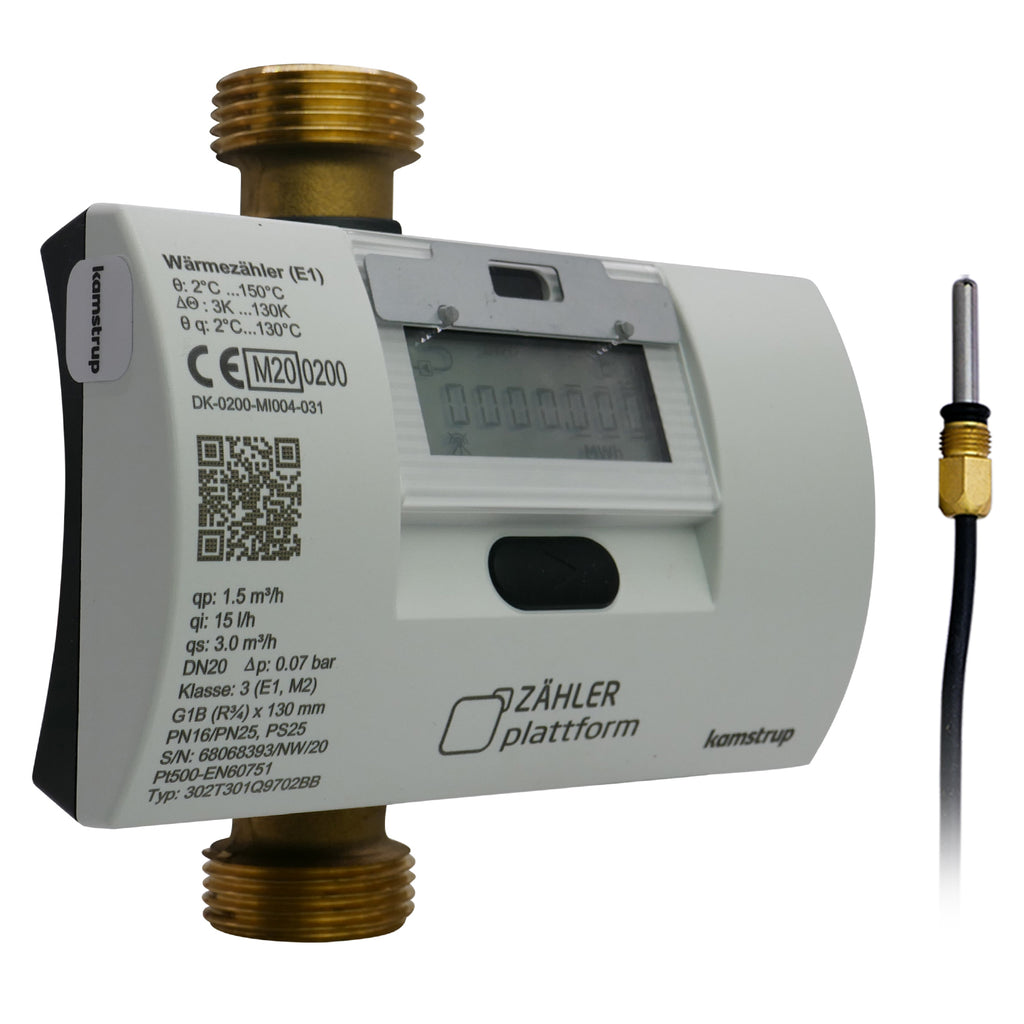

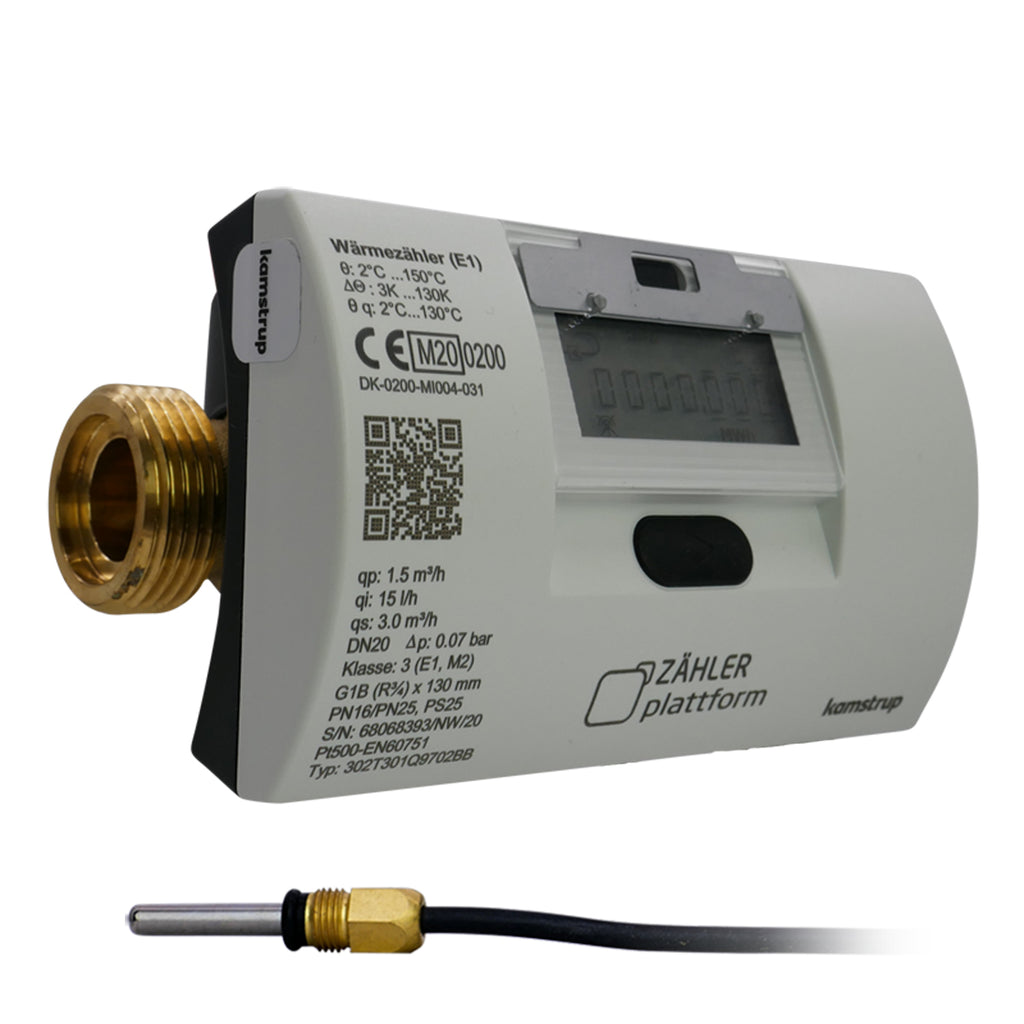

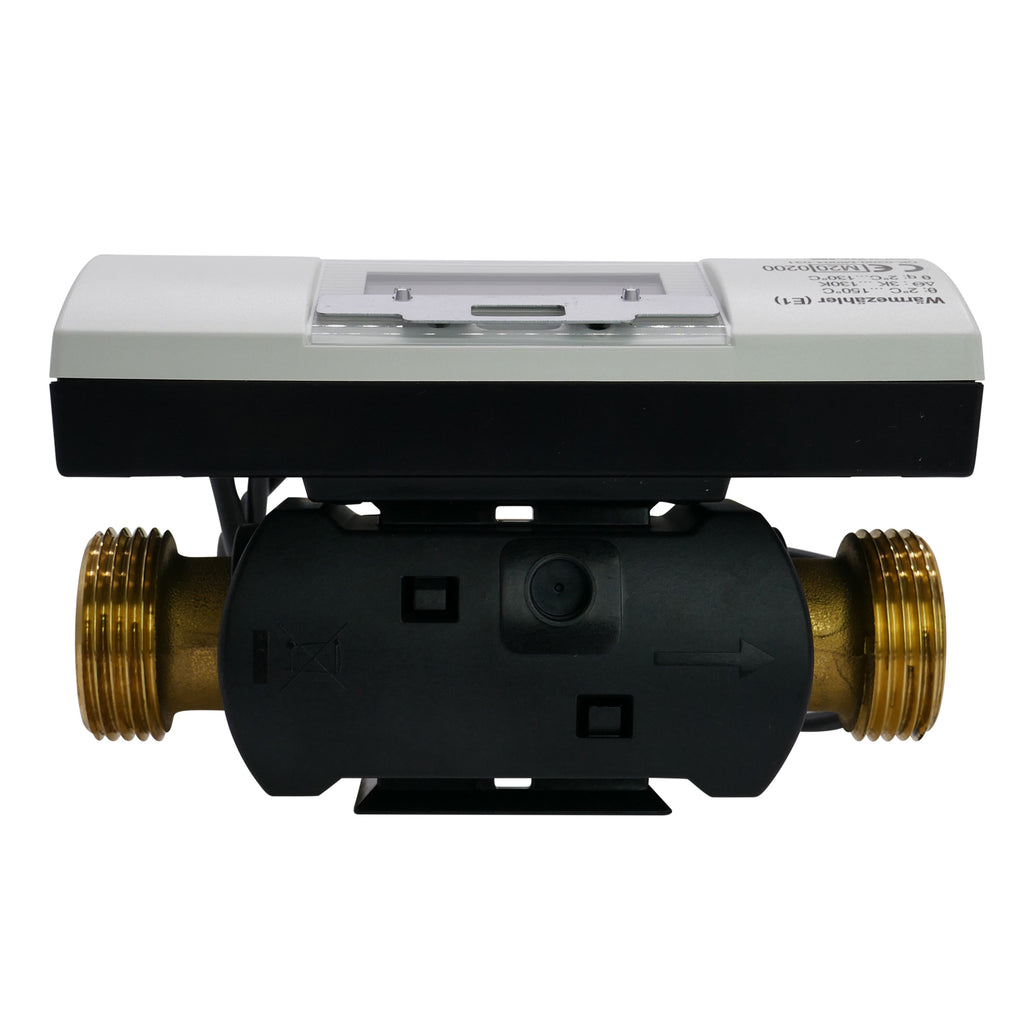

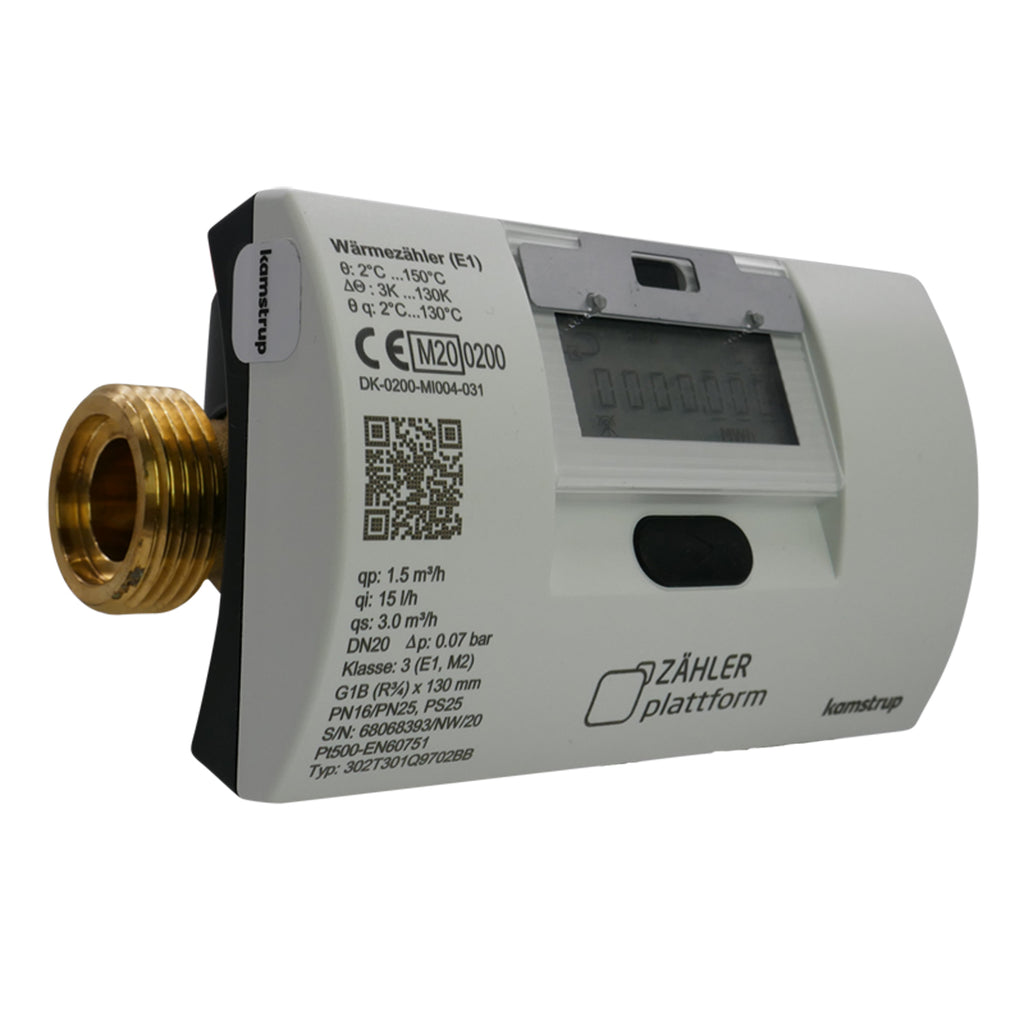

Neuer Funk Wärmezähler MULTICAL® 302 Qn 1,5 BL 130mm TF 5,2mm mit aktueller Eichung
Anwendung
MULTICAL® 302 ist der kompakte Allround Wärme- und Kältezähler, der mit seinen minimalen Abmessungen überall installiert werden kann. Der Zähler kann während der Installation auch in den meist kompakten Anlagen gedreht werden, weshalb die Anzeige immer optimal abgelesen werden kann.
Der robuste Metall Durchflusssensor verträgt Dauertemperaturen von bis zu 130 °C, ist effizient gegen Kondensation geschützt und kann sowohl in PN16- als auch PN25-Anlagen verwendet werden. Der Durchflusssensor basiert auf Kamstrups einzigartiger Ultraschalltechnik, die eine extrem lange Lebensdauer sichert - auch in Wärmesystemen, die Magnetit enthalten.
Funktionalität
MULTICAL® 302 besteht aus einem Durchflusssensor basiert auf Ultraschall, einer elektronischen Anzeigeeinheit und einem Pt500-Fühlersatz. Alle Teileinheiten sind separat geeicht und danach zu einem Wärme-, Kälte- oder Wärme-/Kältezähler zusammengefugt, der nicht auseinander genommen werden darf.
Der Zähler hat einen eingebauten Datenlogger, der alle relevanten Register von den letzten 960 Stunden, 460 Tagen, 24 Monaten und 15 Jahren speichert. Während der Installation kann der Zahler auf die Installation des Durchflusssensors in entweder Vorlauf oder Rücklauf konfiguriert werden. Darüber hinaus können Energieeinheit und Auflösung sowie Datum/Zeit und M-Bus-Adresse
mit einem Tastendruck ohne Spezialwerkzeug gewählt werden.
Wireless M-Bus
Die drahtlose Datenkommunikation, Wireless M-Bus erfüllt die europäische Norm EN 13757 und das Datentelegramm ist auf entweder Modus C1, Modus T1 BSI oder Modus T1 konfigurierbar. Die Datenkommunikation ist 128-Bit AES-verschlüsselt.
- Made in Dänemark
- bewährte Qualität durch lange Herstellertradition
- Vor Ort konfigurierbar auf Vorlauf oder Rücklauf (Standard)
- Optische Schnittstelle
- Rechenwerk abnehmbar, Verbindungskabel 120 cm, inkl. Wandhalterung
- Schutzart IP 65
- Druckstufe PN16 und PN25
- Mediumstemperatur 2 ….130 °C
- Druckverlust unter 0,1 bei allen Größen
Technische Daten:
|
Nenndurchfluss qp in m³/h
|
1,5
|
|
Minimaldurchfluss qi in l/h
|
25
|
|
Maximaldurchfluss qs in m³/h
|
5
|
|
Einbaulänge in mm
|
130
|
|
Anschlussgewinde
|
G1B
|
|
Nennweite in DN
|
20
|
|
Nenndruck in bar
|
16 / 25
|
|
Temperaturfühler Ø in mm
|
5,2
|
|
Fühlerkabellänge Vorlauf in m
|
1,5
|
|
Einbauort
|
Rücklauf
|
|
Messmedium
|
Warmwasser
|
|
Temperaturbereich in °C
|
2 – 130
|
