Duo Komplettset Montageblock ISO-TYP A34 Messing
In der modernen Badinstallation hat sich die Montage der Wasserzähler in Montageblöcken durchgesetzt.
Die schönen Chromabdeckungen lassen die Wasserzähler in einem Badzimmer fast unsichtbar werden.
Vom kompletten Montageblock, bis hin zu einzelnen Bauteilen (vielleicht auf der Baustelle verloren gegangenen)
finden Sie hier alles, was Sie für die Installation von Wasserzählern in Ihrem schönen neuen modernen Badezimmer brauchen.

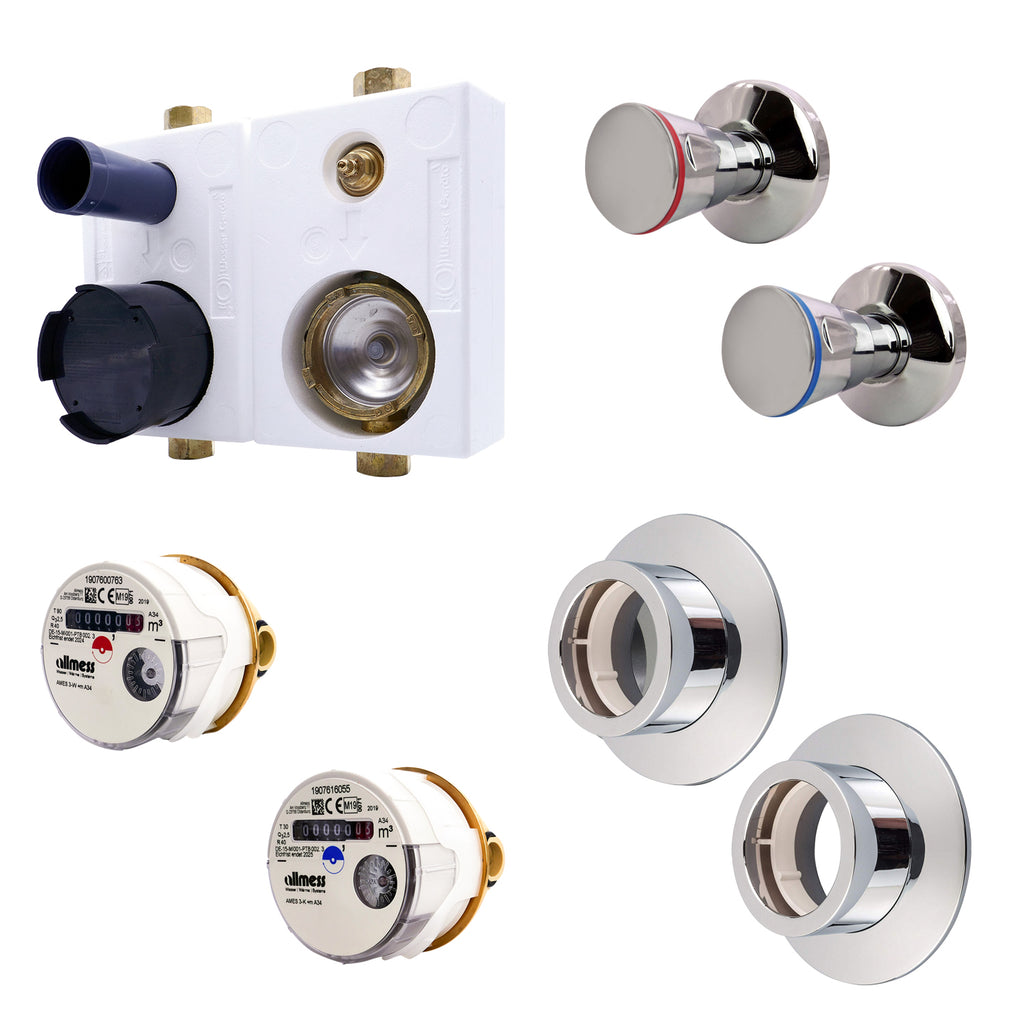

Das DUO-Montageblock-Komplettset besteht aus folgenden Einzelkomponenten:
· 1 Stück Montageblock DUO Messing Schall- und wärmegedämmt (Maße der Box: B-H-T / 290-210-71)
inkl. Montageset ( 4 Montagewinkel + Schrauben)
inkl. 2 Stück Unterputzventile 3/4" inkl. Bauschutzkappe
inkl. 2 Stück Unterputzgehäuse 3/4" inkl. Bauschutzkappe
· 2 mal Ventiloberteil warm/kalt inkl. Verlängerung 43mm (optional 70mm Aufpreis)

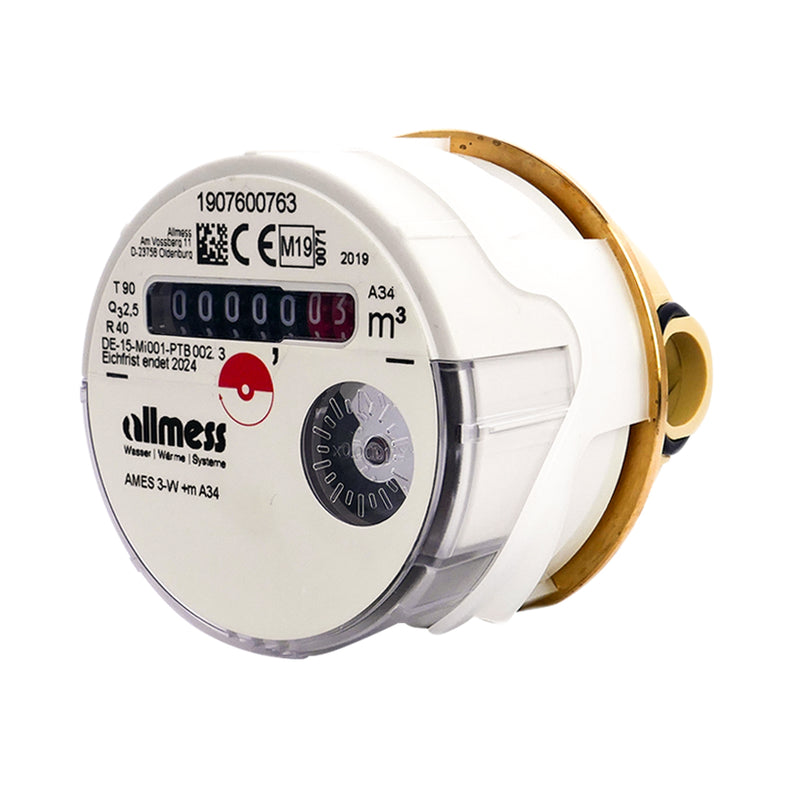

· 1 Stück Warmwasserzähler QN 1,5 m³/h (aktuelle Eichung)

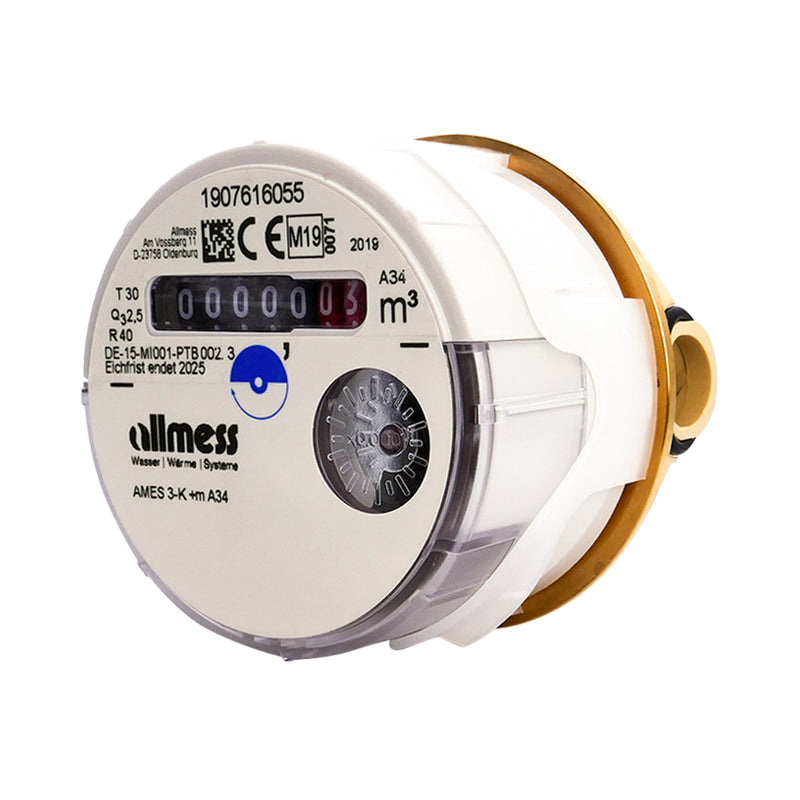

· 1 Stück Kaltwasserzähler QN 1,5 m³/h (aktuelle Eichung)
· 2 mal Chromabdeckung Tubus+Rosette (optional Schubrosette Aufpreis)
Der Montageblock wird anschlussfertig, komplett vormontiert und dichtgeprüft geliefert.
Die Zusatzkomponenten für die Feinmontage nach den Fliesenarbeiten sind zur sauberen zwischenzeitlichen Einlagerung gut verpackt.
Aus 1 (DUO) mach 2 (MONO)
Der Montageblock lässt sich auch problemlos in der Mitte durchschneiden und Sie erhalten 2 Mono Blöcke.
Technische Daten Montageblock:
- Hersteller: Wassergeräte GmbH
- Messkapsel ISO-Typ A34 (Bezeichnung nach DIN 4046)
- Brandschutzklasse Konform mit DIN 4102, Teil 1, B1
- Zulassung für den Hochbau nach VOB
- Gewährleistung für beste Wärmeleitfähigkeit, nach DIN 52612 - 0,030...0,035 W/mK
- Montagestrang Komplett verrohrt, gelötet und 20 bar Dichtheitsgeprüft für Nenndruck 10 bar.
- Montagestrang inkl. Ventile Material (Messing / Rotguss) entspricht TWVO DIN 50930-6
Technische Daten Kompaktzähler:
· Messpatrone mit aktueller Eichung
· Drehbares Zähleroberteil
· Volltrockenläufer
· MID Q3 = 2,5 entspricht Qn 1,5m³/h

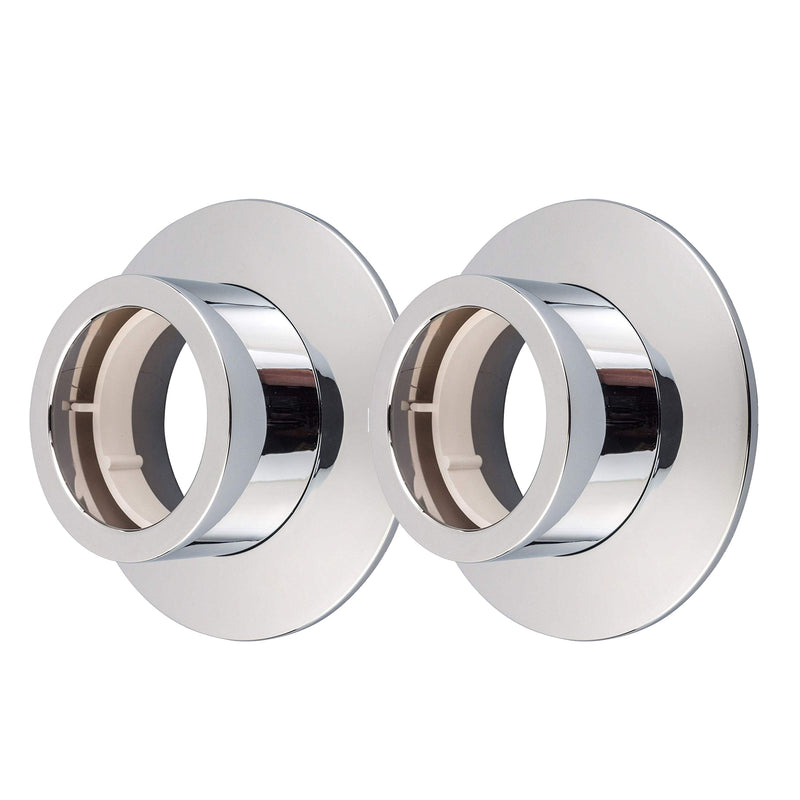

Technische Daten Chromabdeckung:
· Passend zur Messpatrone
· Material Kunststoff verchromt
· Leichte Montage durch Aufstecken auf die Messpatrone

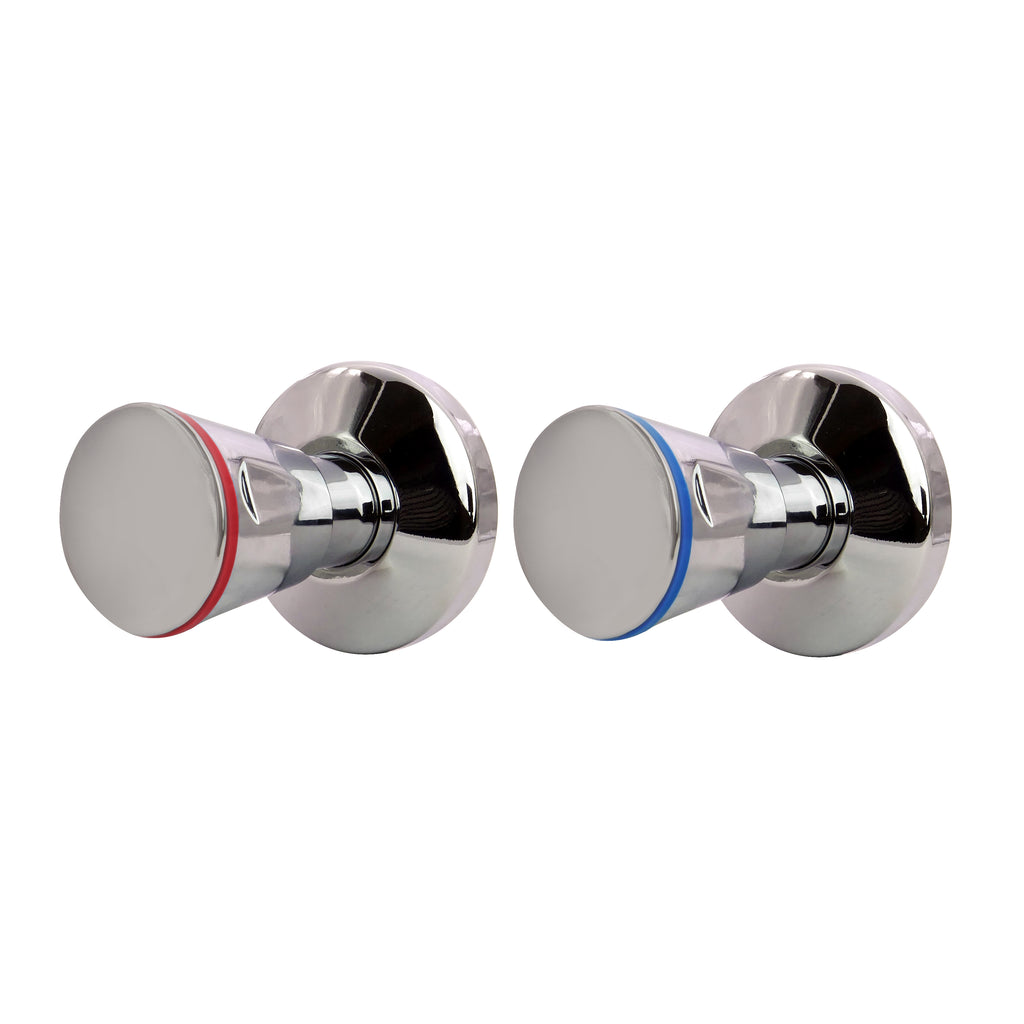

Technische Daten Ventile-Set Standard (43mm):
· Besteht aus Spindel, Hülse, Rosette und Griff
· Warm/Kalt Markierung wählbar beiliegend
· Baulänge Standard 43mm , optional 70mm gegen Aufpreis
